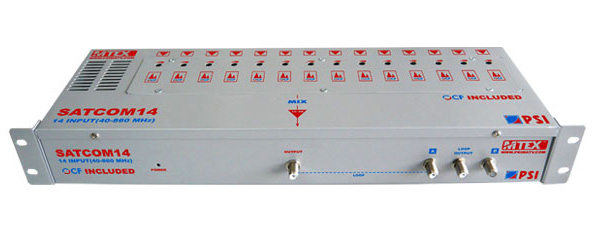

อุปกรณ์รวมสัญญาณ 14 ช่อง SATCOM-14
โดย หจก.จอยส์เซอร์วิสเซ็นเตอร ปรับปรุงล่าสุดเมื่อ 1 ก.ค. 2554.
รายละเอียด: คุณสมบัติพื้นฐานของ SATCOM-14
- รวมสัญญาณได้ถึง 14 Input ทำให้ไม่ต้องใช้ชุดรวมสัญญาณหลายชุด
- เกนการขยายสัญญาณ 10 dBuV
- ปรับเกนได้ 0-20dBuv ทั้ง 14 Input
- มีชุด Mixer ภายในทำให้ไม่ต้องหาอุปกรณ์เสริมกรณีที่ต้องการรวมกับระบบที่มีอยู่เดิม
- ความแรงสัญญาณ Output สูงสุด 90 dBuV จึงเพียงพอสำหรับต่อเข้า Booster
- หน้ากว้าง 19” จึงสามารถใส่กับชุด Rack มาตรฐานได้เลย และ ยังปรับตัวหูยึดให้เป็นแบบยึดผนังได้
- มี OCF ใส่มาภายในเครื่องโดยสามารถเปลี่ยนช่องได้ด้วยการถอดน๊อตที่ช่องหน้าต่าง แล้ว ดึงตัว OCF ออกมาได้เลยทำให้สะดวกและรวดเร็วมากยิ่งขึ้น ค่า OCF มาตรฐานที่มาในชุด รวม 14 ช่อง มีเลือก 2 รุ่น คือ 1. 22, 24, 26, 28, 30, 34, 36, 38, 40, 42, 44, 46, 48, 50 2. 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60
*** ตารางการส่งช่องสัญญาณเสาอากาศของแต่ละจังหวัด Technical Specifications : SATCOM-14
- In/Out Connector:F-type, IEC 169-24, Female - Frequency Range: 40MHz to 860MHz (Wide Band ) - Input : 14 Input - Output : 1 Output / 1 OutLoop - Buite In Mixer : Wide Band Mixer ( Port A and Port B) - OCF (Only Channel Filter) : Built In By Selected Channel - Active Gain : 10 dBuV - Adjustable Gain : 0-20 dBuV - Max. Output : 90 dBuV - Rack Mount19” : For Standard Rack 19” Power Supply - Input Voltage : AC220/50Hz - Type : Tranformer - Power consumption: MAX 600mA
***ควรจะปิดเครื่องหรือถอดปลั๊กอุปกรณ์ที่จะทำการต่อกับ Satcom 14 เพื่อจะได้ไม่เกิดปัญหาไฟฟ้าลัดวงจร
